Компетентность и опыт фирмы MAN Roland положены в основу конструирования высокопроизводительных машин для малоформатной печати ряда Roland Practica. Машины этой серии выпускались в различных модификациях — однокрасочная Roland Practica 01 для формата 480×660 мм, и Roland Practica 00 для формата 360×520 мм, в однокрасочном и двухкрасочном исполнении, с возможностью переключения на двухстороннюю печать. Переключаемая машина Roland Praktica PRZ 00 E (2/0 или 1/1) для двухкрасочной печати с лица или печати с лица и оборота, является идеальным дополнительным средством для типографий, структура которых включает одно- и многокрасочные работы, печатаемые с лица и оборота при низких тиражах. При этом неизменно высокое качество печати, при коротком времени переналадки и простоте обслуживания, характерны для всех моделей данной серии. Машины ряда MAN Roland Praktika работают с производительностью до 10’000 листов в час и могут печатать на материалах толщиной до 0,6 мм.

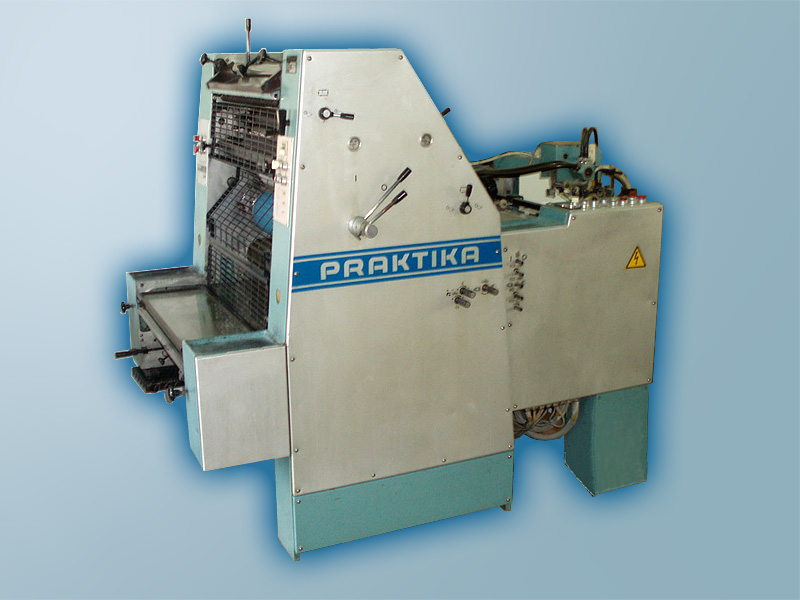

MAN Roland Practica PR 01
Модель Roland Praktica 01 формата 480×660 мм (B2) привлекает своей производительностью, благодаря оснащением уже в стандартной комплектации каскадной подачей листов с высокостапельного самонаклада, и приемкой non-stop в качестве специального оснащения. Традиционное чехловое увлажнение, по желанию заказчика, может быть изменено на более прогрессивную систему Molleton.
Как и все машины данной серии модель Роланд Практика 01 печатает с контактом контрольных колец между формным и офсетным цилиндрами. Этот конструктивный принцип обеспечивает плавность печатного процесса и получение четких растровых точек. Печатник легко может наблюдать условия взаимного качения цилиндров. Печатные формы подвержены меньшему износу. Централизованная система смазки обеспечивает непрерывную подачу масла на все трущиеся узлы.
Технические характеристики | |
| количество печатных секций | 1 |
| максимальный формат листов, мм | 480 x 660 ** |
| минимальный формат листов, мм | 210 x 280 |
| максимальный формат запечатки, мм | 464 x 655 |
| толщина запечатываемого материала, мм | 0,04 — 0,6 |
| захваты грейфера, мм | 8 — 10 |
| высота стапеля, мм | |
| на самонакладе | 920 |
| на приемке | 470 |
| максимальная скорость, листов/час | 10’000 |
| размер печатной формы, мм | 510 x 660 |
| толщина печатной формы, мм | 0,1 — 0,3 |
| размер офсетной резины, мм | 545 x 676 |
| толщина офсетной резины, мм | 1,9 |
| электрическое питание | 3×380 В, 50 Гц |
| общая потребляемая мощность, кВа | 12 |
| габаритные размеры и вес машин, мм | |
| длина | 1’720 |
| ширина | 1’450 |
| высота | 1’605 |
| масса нетто (приблизительно), кг | 2’190 |
* в зависимости от года выпуска машины могли маркироваться также Roland Praktica, Roland Praktika.
** встречаются машины, которые имеют максимальный формат 460×650 мм, чаще всего они поставлялись в страны Бенилюкса.

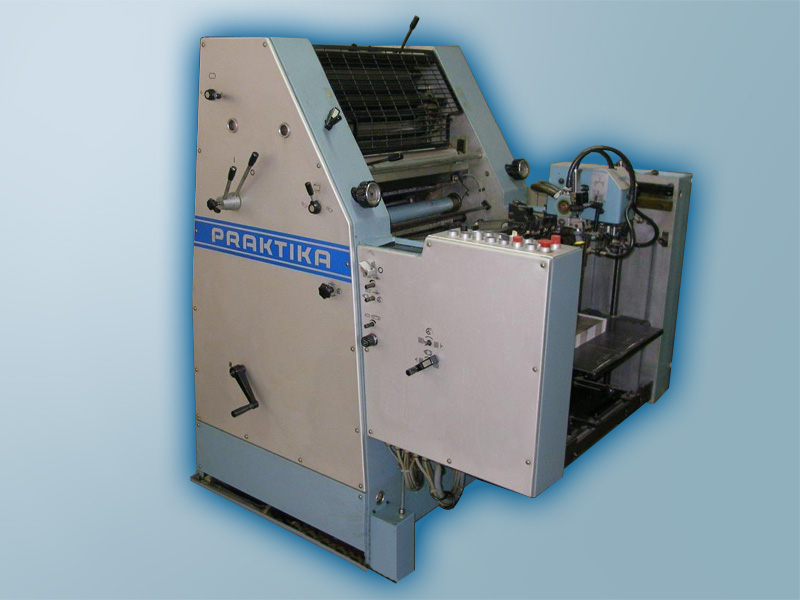

MAN Roland Practica PR 00
Однокрасочная Модель Роланд Практика 00, формата 360×520 мм, пользуется большой популярностью благодаря массивной конструкции, стандартному и опциональному оснащению, удобству обслуживания и качеству печати.
Машина Roland PR 00 серийно оснащается столом с присасывающими лентами для уверенной подачи листов на высоких скоростях и пневматическими боковыми упорами для точного и бережного выравнивания листов. Ее отличительный признак – стабильная, проверенная конструкция с массивными боковыми стойками в форме коробок, как на машинах большого формата, соединенными друг с другом без скручивания поперечиной.
Массивные цапфы цилиндров на подшипниках качения также обеспечивают точное качение цилиндров, плавный печатный процесс и получение четких растровых точек.
Высокопроизводительный красочный аппарат Roland Praktica 00 с тремя накатными валиками, накатной валик для увлажняющего раствора и краски, регулирующий раскат, а также увлажняющий аппарат, который можно использовать на выбор также для спиртового увлажнения, гарантируют хорошую печать даже при сложных формах.
Центральный пульт управления на приёмке машины имеет простую и логичную структуру.
Технические характеристики | |
| количество печатных секций | 1 |
| максимальный формат листов, мм | 360 x 520 ** |
| минимальный формат листов, мм | 180 x 180 |
| максимальный формат запечатки, мм | 340 x 505 |
| толщина запечатываемого материала, мм | 0,04 — 0,4 |
| захваты грейфера, мм | 9 — 11 |
| высота стапеля, мм | |
| на самонакладе | 480 |
| на приемке | 480 |
| максимальная скорость, листов/час | 10’000 |
| размер печатной формы, мм | 400 x 510 |
| толщина печатной формы, мм | 0,1 — 0,3 |
| размер офсетной резины, мм | 370 x 525 |
| толщина офсетной резины, мм | 1,9 |
| электрическое питание | 3×380 В, 50 Гц |
| общая потребляемая мощность, кВт | 3,4 |
| габаритные размеры и вес машин, мм | |
| длина | 1’372 |
| ширина | 1’300 |
| высота | 1’605 |
| масса нетто (приблизительно), кг | 1’780 |
* в зависимости от года выпуска машины могли маркироваться также Roland Praktica PR 00, Roland Praktika PR 00.
** встречаются машины, которые имеют максимальный формат 350×500 мм.

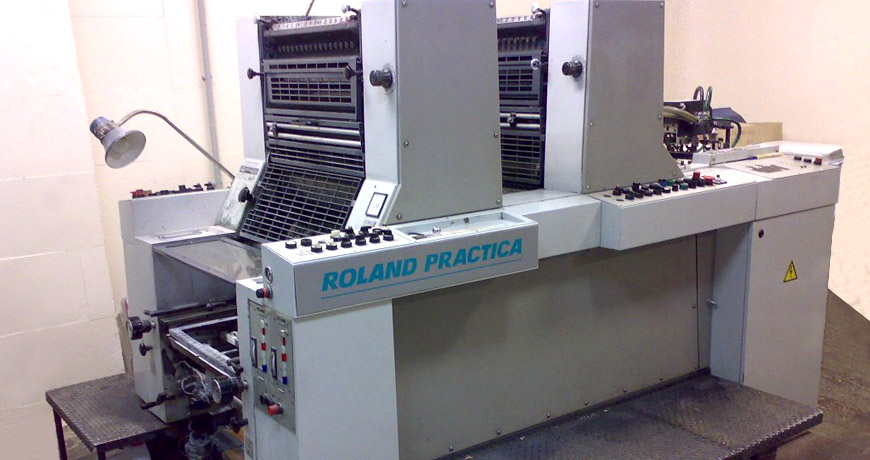

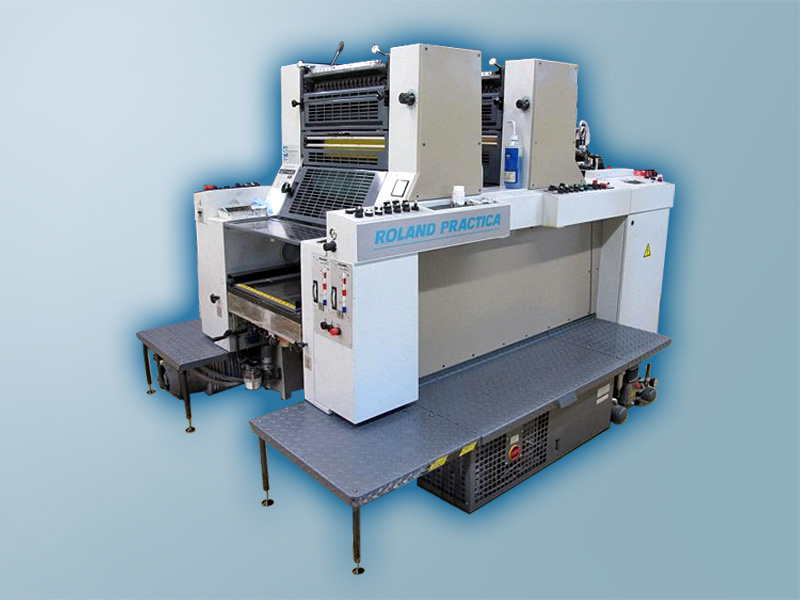

MAN Roland Practica PRZ 00
2-красочная модель Роланд Практика PRZ 00 («Z» в обозначении модели от немецкого zwei — два) без устройства переворачивания листов формата B3 (36×52 см). В стандартном варианте используется для печати с лица и отличается выгодным соотношением цены и показателей для печатных машин подобного класса.
При этом машина Roland Practica PRZ 00 имеет серийное оснащение, которое отличало ранее поставленные переключаемые модели Роланд Практика PRZ 00 E в комплексном предложении.
Особо следует отметить доступность и удобство обслуживания. Конструкция с печатным цилиндром двойного диаметра позволяет одинаково хорошо обрабатывать любые печатные материалы, как бумагу, так и картон.
Технические характеристики | |
| количество печатных секций | 2 |
| максимальный формат листов, мм | 360 x 520 ** |
| минимальный формат листов, мм | 180 x 180 |
| максимальный формат запечатки, мм | 340 x 505 |
| толщина запечатываемого материала, мм | 0,04 — 0,4 |
| захваты грейфера, мм | 9 — 11 |
| высота стапеля, мм | |
| на самонакладе | 1’030 |
| на приемке | 425 |
| максимальная скорость, листов/час | 10’000 |
| размер печатной формы, мм | 400 x 510 |
| толщина печатной формы, мм | 0,1 — 0,3 |
| размер офсетной резины, мм | 370 x 525 |
| толщина офсетной резины, мм | 1,9 |
| электрическое питание | 3×380 В, 50 Гц |
| общая потребляемая мощность, кВт | 14,0 |
| габаритные размеры и вес машин, мм | |
| длина | 2’640 |
| ширина | 2’390 |
| высота | 1’725 |
| масса нетто (приблизительно), кг | 4’776 |
* в зависимости от года выпуска машины могли маркироваться также Roland Praktica PRZ 00, Roland Praktika PRZ 00.
** встречаются машины, которые имеют максимальный формат 350×500 мм.
MAN Roland Praktika PRZ 00 2/0-1/1 E
Переключаемая на двустороннюю печать двухкрасочная модель Роланд Практика PRZ 00 формата 360х520 мм с интегрированным устройством для переворачивания листов. Её особенно рентабельно использовать при изменении видов заказов для печати 2/0 или 1/1. Чтобы сделать очень гибкую машину в формате B3, самое рациональное с технической и экономической точки зрения решение — два отдельных печатных аппарата с печатным цилиндром двойного размера, что и было реализовано в данной машине. При двухкрасочной печати на этой модели печатник имеет много места между печатными аппаратами, тоже благодаря цилиндрам противодавления двойного диаметра. Кроме того, они позволяют проводить печатный материал без его обвивания вокруг цилиндров. Это особенно важно для типографий, которые печатают как на бумаге, так и на толстых сортах картона. За одну минуту 2-красочную модель PRZ 00 E можно переключить с печати с лица на двустороннюю печать . Все функции переключения имеют электрическую блокировку и индицируются световыми сигналами, что исключает ошибки при обслуживании. Передаточный барабан имеет интегрированное устройство для разглаживания листов, а система двойных захватов сменные наконечники и подушечки захватов.
Прохождение листов при печати с лица
Если Roland Practica PRZ 00 2/0-1/1 E переключается на печать с лица, лист прямо с промежуточного барабана передается на барабан, а потом через цилиндр для переворачивания листов во второй печатный аппарат. Передачи листа внутри переворачивающего барабана не происходит, так как работа ведется лишь с одной системой захватов.
Прохождение листов при двусторонней печати
В этом случае запечатанный уже с одной стороны лист, передается с промежуточного барабана на передаточный, который оснащен двумя блоками захватов и передвижными сегментами для разглаживания. Как только передаточный барабан, и соответственно конец листа, достигают позиции переворачивания, конец листа захватывается первой системой захватов переворачивающего барабана и передается во вторую систему захватов этого же барабана. Одновременно лист продолжает вестись передаточным барабаном до тех пор, пока кулачок раскрывания захватов на передаточном барабане не отпустит лист. Прежнее начало листа станет теперь «концом листа». Переворачивающий барабан передает лист на печатный цилиндр второго печатного аппарата, где производится печать с оборота.
Технические характеристики | |
| количество печатных секций | 2 |
| максимальный формат листов, мм | 360 x 520 ** |
| минимальный формат листов, мм | 180 x 180 |
| максимальный формат запечатки «прямая» печать, мм | 340 x 505 |
| максимальный формат запечатки, печать с переворотом, мм | 330 x 505 |
| толщина запечатываемого материала, мм | 0,04 — 0,4 |
| захваты грейфера, мм | 9 — 11 |
| высота стапеля, мм | |
| на самонакладе | 1’030 |
| на приемке | 425 |
| максимальная скорость, листов/час | 10’000 |
| размер печатной формы, мм | 400 x 510 |
| толщина печатной формы, мм | 0,1 — 0,3 |
| размер офсетной резины, мм | 370 x 525 |
| толщина офсетной резины, мм | 1,9 |
| электрическое питание | 3×380 В, 50 Гц |
| общая потребляемая мощность, кВт | 14,0 |
| габаритные размеры и вес машин, мм | |
| длина | 2’640 |
| ширина | 2’390 |
| высота | 1’725 |
| масса нетто (приблизительно), кг | 5’148 |
* в зависимости от года выпуска машины могли маркироваться также Roland Praktica 00, Roland Praktika 00.
** встречаются машины, которые имеют максимальный формат 350×500 мм.
